ACS580变频器覆盖典型轻工业应用中的所有环节，从0.75 kW到500 kW，可满足不同功率的需求。ACS580传动能够控制压缩机、传送带、搅拌器、泵和风机，以及各种变转矩和恒转矩应用。

在很多应用中，DCS/PLC系统会使用I/O端口控制ACS580，在项目调试初期，经常会遇到客户希望在现场控制回路接线未完成的状态下临时启停变频器来测试电机运行状况，这时可以在本地状态下用控制盘启停变频器，或者在远程状态下使用I/O强制功能启停变频器，相比于控制盘的方式，I/O强制功能可以按照设计图纸中的信号强制相应的I/O端口，这样可以同时验证I/O参数是否设置正确，节省调试时间。

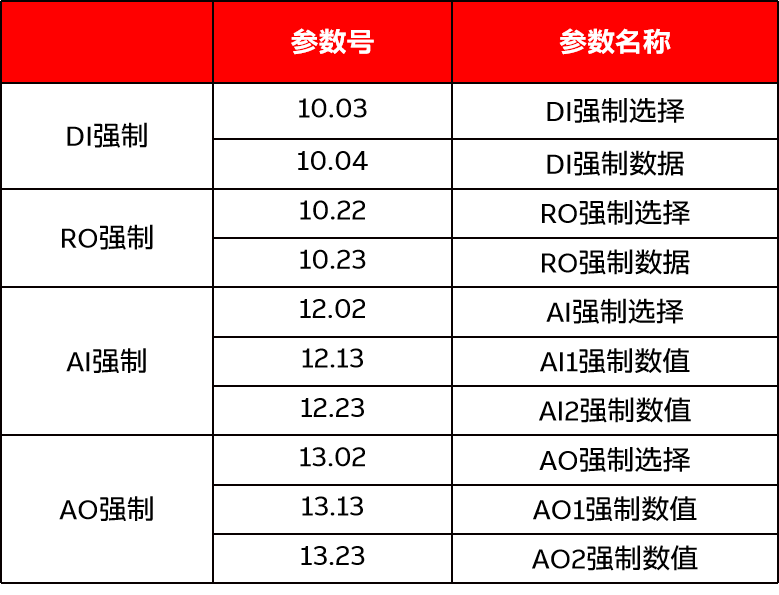

表1. ACS580  I/O强制相关的参数。

举例说明

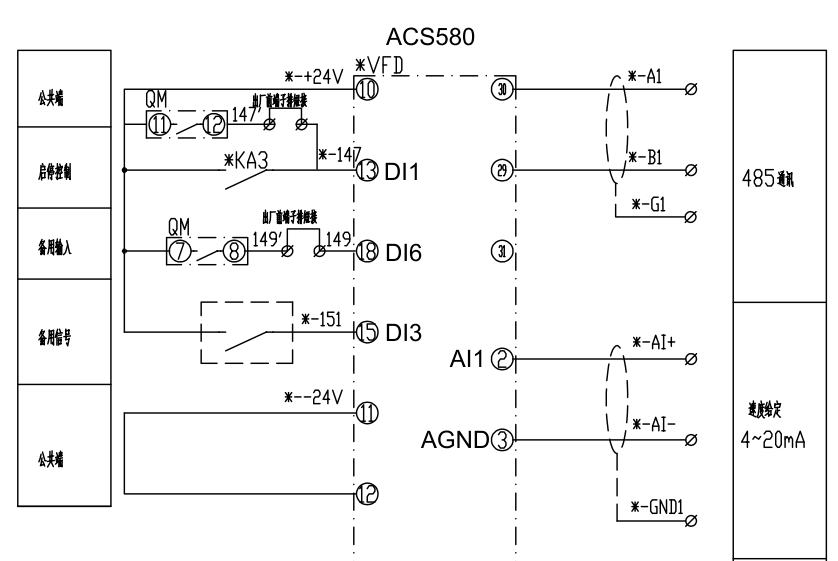

图1为某现场的ACS580设计图纸，控制逻辑是DI1用于启停控制，AI1 4-20mA用于速度给定，485通讯用于读取速度、电流、转矩、故障等信息；

图1.电气设计图

现场调试时，首先在99组参数中准确输入电机类型和额定数据，选择矢量模式并在本地状态下做完电机辨识，按图纸设计要求，可以使用默认的ABB标准宏，但需将12.15AI1单位选择设置为mA,然后设置4-20mA对应的转速范围(0-1500rpm)；完成以上设定后，就可以在远程状态下通过强制I/O来启停ACS580了：

速度给定，强制AI1

12.02 AI强制选择：AI1设置为打开，点击保存；

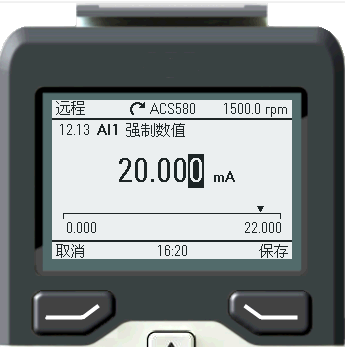

12.13 AI1强制数值：设置为20mA，点击保存，此时屏幕右上角给定速度显示为1500.0rpm；

启停控制，强制DI1

0.03 DI强制选择：DI1设置为强制模式，点击保存；

10.04 DI强制数据：DI1设置为开，点击保存后，变频器会启动，电机加速到1500rpm运行；

10.04 DI强制数据：DI1设置为关，点击保存后，变频器会停止；

测试结束后，将12.02AI强制选择 AI1设置为关断并保存，10.03 DI强制选择DI1设置为常规模式并保存。

注意

I/O强制功能一定要在确保现场安全的情况下使用；

被强制的I/O接口会忽略实际信号状态；

重启变频器可以复位I/O强制功能。
